Гидро-звукоизоляционный пол с применением Шуманет-100Комби

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

Гидро-звукоизолирующая подложка Шуманет-100 Комби;

Цементно-песчаная смесь для устройства стяжки марки не ниже М300;

Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Работы по укладке материала Шуманет-100 Комби производятся при температуре воздуха в помещении выше + 5°С.

Перед тем как раскатать полотнища материала Шуманет-100 Комби требуется тщательным образом подмести основание пола для исключения попадания строительного мусора между основанием и полотнищами материала.

Шуманет-100 Комби раскатывают и отрезают в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола и при этом обеспечить заведение материала на стены или колонны.

Шуманет-100Комби раскатывают и отрезают в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола и при этом обеспечить заведение материала на стены или колонны.

Битумная поверхность материала должна быть обращена вверх, а края должны находить один на другой с нахлестом. Для этого каждый рулон с одного края имеет напуск битумного гидроизолирующего слоя битума шириной около 100 мм. Кроме того, необходимо завести края материала на стены или колонны выше уровня устраиваемой стяжки, чтобы избежать жесткого контакта между стяжкой и другими конструкциями здания. Материал при необходимости закрепляют битумной самоклеящейся лентой или фиксируют битумный напуск на стене при помощи строи- тельного фена для предотвращения сдвига во время устройства стяжки. Стыки между полотнами материала также проклеивают путем размягчения битума при помощи строительного фена. После устройства стяжки край материала Шуманет-100Комби оставляют на стене (колонне) на высоту 100 мм.

В местах дверных проемов, углов, выводов труб, внутренних коммуникаций и прочих элементов обустройства помещения необходимо предусмотреть обертывание (обход) материалом Шуманет-100 Комби данных элементов. Материал Шуманет-100 Комби обводят вокруг выступающего элемента, закрепляют по верхнему краю к обводимому элементу битумной самоклеющейся лентой или при помощи строительного фена.

После укладки прокладочного материала Шуманет-100 Комби выполняют цементно-песчаную стяжку толщиной 60 мм из пескобетона марки М-300 или товарного бетона.

При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки 50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.

Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30 м2 с обязательным устройством деформационных швов.

Шуманет-100 Комби: звукоизоляция пола под стяжку

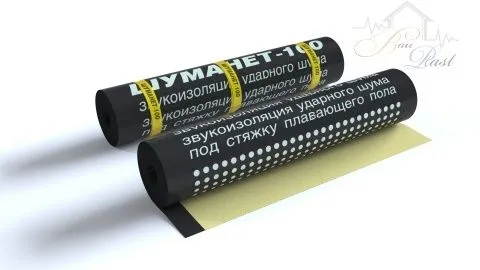

Шуманет-100 Комби — рулонный материал двойного назначения для устройства «плавающего» пола: он одновременно снижает ударный шум и выполняет функцию гидроизоляции перекрытия. Полотно укладывается под цементно-песчаную стяжку и отделяет её от плиты основания, стен и колонн, не допуская жёстких звуковых мостиков. Одного рулона 10×1 м хватает на 10 м² пола, а толщина всего 5 мм почти не отнимает высоту помещения.

Состав и конструкция материала

Основа Шуманет-100 Комби — армированная стекловолокном битумно-полимерная мембрана: она отвечает за гидроизоляцию и абсолютную водонепроницаемость слоя. На одну из сторон наклеен слой термоскреплённого полиэфирного волокна (искусственный войлок) — это упругая подложка, которая гасит ударный шум от шагов, падения предметов и передвижения мебели. Обратная сторона мембраны покрыта полимерной плёнкой, защищающей рулон от слипания при хранении. Рабочая ширина упругого слоя без учёта битумного напуска — 0,93 м.

Ключевые преимущества

• Звуко- и гидроизоляция «2 в 1»: не нужен отдельный гидроизоляционный слой под стяжку.
• Снижение приведённого уровня ударного шума на 26 дБ под стяжкой плотностью 120 кг/м².
• Минимальная толщина 5 мм — экономия высоты помещения.
• Подходит для квартир, спален, детских и домашних кинотеатров в зданиях любого типа.
• Простой монтаж своими силами: стыки герметизируются строительным феном или битумной самоклеящейся лентой.
• Материал соответствует санитарным и строительным нормам, безопасен для жилых помещений.

Технические характеристики

Как смонтировать Шуманет-100 Комби под стяжку: пошагово

1. Очистите плиту перекрытия от мусора, пыли и острых наплывов раствора — любая твёрдая частичка под мембраной образует акустический мостик.
2. Раскатайте полотна битумной стороной вверх, войлоком к основанию, с заведением на стены и колонны на 100 мм выше уровня будущей стяжки.
3. Проклейте стыки с нахлёстом 100 мм: разогрейте битумный напуск строительным феном или используйте битумную ленту.
4. Оберните материалом выступающие элементы: трубы, углы, дверные проёмы.
5. Выполните стяжку из пескобетона М-300 или товарного бетона толщиной 50–60 мм с армированием сеткой 50×50 мм и прутком 4 мм. Сетка располагается не ниже 20 мм от низа стяжки и не выше её средней линии.
6. На больших площадях выполняйте стяжку участками до 30 м² с обязательными деформационными швами.

Важно: работы ведутся при температуре в помещении не ниже +5 °C, а края материала остаются заведёнными на стены и после заливки стяжки.

Частые вопросы

Подойдёт ли Шуманет-100 Комби под ламинат без стяжки?
Нет, материал рассчитан на применение под цементно-песчаной стяжкой.

Защитит ли он от топота соседей сверху?
Материал гасит ударный шум в вашей квартире — топот и шаги не будут мешать соседям снизу. От шума сверху решает звукоизоляция потолка.

Можно ли применять с тёплым полом?
Совместимость проверяется по документации производителя и конструкции конкретного тёплого пола.

Как хранить материал?
Храните рулон вертикально в сухом закрытом помещении; после отрицательных температур выдержите при комнатной температуре не менее 24 часов.

Гидро-звукоизоляционный пол с Шуманет-100Комби: что это за решение

Гидро-звукоизоляционный пол с применением Шуманет-100Комби — готовая конструкция «плавающего» пола под стяжку, которая решает две задачи одновременно: снижает передачу ударного шума через перекрытие на 26 дБ и защищает расположенное ниже помещение от протечек. Стяжка отделяется от плиты основания упругим рулонным слоем, поэтому колебания от шагов, падения предметов и передвижения мебели не передаются по зданию.

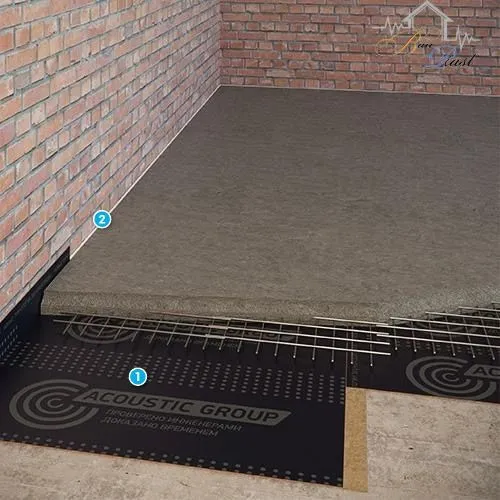

Состав конструкции: пирог пола снизу вверх

1. Плита перекрытия — очищенное основание.
2. Гидро-звукоизолирующая подложка Шуманет-100Комби толщиной 5 мм: битумно-полимерная мембрана на стекловолокне + слой полиэфирного войлока. Укладывается битумной стороной вверх, с заведением на стены на 100 мм выше уровня стяжки.
3. Армирующая сетка с ячейкой 50×50 мм из прутка диаметром 4 мм — не ниже 20 мм от низа стяжки и не выше её средней линии.
4. Цементно-песчаная стяжка толщиной 60 мм из пескобетона марки М-300 или товарного бетона.
5. Финишное напольное покрытие: ламинат, паркет, плитка, линолеум.

Общая толщина конструкции — 65 мм без учёта финишного покрытия.

Преимущества решения

• Двойная функция: звукоизоляция ударного шума и гидроизоляция в одном слое — отдельная гидроизоляция не нужна.
• Снижение приведённого уровня ударного шума на 26 дБ (ΔLnw).
• Компактность: 65 мм общей толщины конструкции.
• Защита от протечек: при затоплении вода задерживается битумным слоем и не уходит к соседям снизу.
• Подходит для квартир, спален, детских, домашних кинотеатров и помещений с повышенными требованиями к звуко- и гидроизоляции.
• Технология отработана: монтаж по инструкции производителя с проклейкой стыков строительным феном или битумной лентой.

Технические характеристики конструкции

Как монтируется гидро-звукоизоляционный пол: пошагово

1. Очистите плиту перекрытия от мусора, пыли, острых наплывов раствора и фрагментов арматуры — любая твёрдая частичка под мембраной образует акустический мостик и снижает эффективность.
2. Раскатайте рулоны Шуманет-100Комби по всей площади битумной стороной вверх, с нахлёстом 100 мм и заведением на стены и колонны выше уровня будущей стяжки.
3. Проклейте стыки: разогрейте битумный напуск строительным феном или используйте битумную самоклеящуюся ленту. Заведённые на стены края зафиксируйте лентой.
4. Оберните материалом выводы труб, углы и другие выступающие элементы — исключите жёсткий контакт стяжки с коммуникациями.
5. Уложите армирующую сетку 50×50 мм (пруток 4 мм) с перехлёстом стыков 100 мм; стыки свяжите вязальной проволокой через каждые 200 мм.
6. Выполните стяжку толщиной 60 мм из пескобетона М-300 или товарного бетона, выровняйте поверхность рейкой.
7. На больших площадях выполняйте стяжку участками до 30 м² с обязательными деформационными швами.

Важно: работы ведутся при температуре в помещении не ниже +5 °C. После заливки края Шуманет-100Комби остаются заведёнными на стены на высоту 100 мм — жёсткая связь стяжки со стенами недопустима.

Частые вопросы

Решение защитит от топота соседей сверху?
Конструкция снижает ударный шум вашего пола для соседей снизу. От шума сверху нужна звукоизоляция потолка.

Можно ли сделать стяжку тоньше 60 мм?
Рекомендуемая толщина — от 50 до 60 мм; минимальную толщину и армирование определяйте по инструкции производителя и расчётным нагрузкам.

Гарантирует ли подложка полную герметичность пола?
Гидроизоляционные свойства обеспечиваются при правильном устройстве полотна, соединений и примыканий; во влажных помещениях узлы гидроизоляции согласуйте отдельно.

Можно ли применять с тёплым полом?
Совместимость проверяется по документации производителя и конструкции конкретной системы тёплого пола.

Гидро-звукоизоляционный пол с Шуманет-100Комби: что это за решение

Гидро-звукоизоляционный пол с применением Шуманет-100Комби — готовая конструкция «плавающего» пола под стяжку, которая решает две задачи одновременно: снижает передачу ударного шума через перекрытие на 26 дБ и защищает расположенное ниже помещение от протечек. Стяжка отделяется от плиты основания упругим рулонным слоем, поэтому колебания от шагов, падения предметов и передвижения мебели не передаются по зданию.

Состав конструкции: пирог пола снизу вверх

1. Плита перекрытия — очищенное основание.
2. Гидро-звукоизолирующая подложка Шуманет-100Комби толщиной 5 мм: битумно-полимерная мембрана на стекловолокне + слой полиэфирного войлока. Укладывается битумной стороной вверх, с заведением на стены на 100 мм выше уровня стяжки.
3. Армирующая сетка с ячейкой 50×50 мм из прутка диаметром 4 мм — не ниже 20 мм от низа стяжки и не выше её средней линии.
4. Цементно-песчаная стяжка толщиной 60 мм из пескобетона марки М-300 или товарного бетона.
5. Финишное напольное покрытие: ламинат, паркет, плитка, линолеум.

Общая толщина конструкции — 65 мм без учёта финишного покрытия.

Преимущества решения

• Двойная функция: звукоизоляция ударного шума и гидроизоляция в одном слое — отдельная гидроизоляция не нужна.
• Снижение приведённого уровня ударного шума на 26 дБ (ΔLnw).
• Компактность: 65 мм общей толщины конструкции.
• Защита от протечек: при затоплении вода задерживается битумным слоем и не уходит к соседям снизу.
• Подходит для квартир, спален, детских, домашних кинотеатров и помещений с повышенными требованиями к звуко- и гидроизоляции.
• Технология отработана: монтаж по инструкции производителя с проклейкой стыков строительным феном или битумной лентой.

Технические характеристики конструкции

Как монтируется гидро-звукоизоляционный пол: пошагово

1. Очистите плиту перекрытия от мусора, пыли, острых наплывов раствора и фрагментов арматуры — любая твёрдая частичка под мембраной образует акустический мостик и снижает эффективность.
2. Раскатайте рулоны Шуманет-100Комби по всей площади битумной стороной вверх, с нахлёстом 100 мм и заведением на стены и колонны выше уровня будущей стяжки.
3. Проклейте стыки: разогрейте битумный напуск строительным феном или используйте битумную самоклеящуюся ленту. Заведённые на стены края зафиксируйте лентой.
4. Оберните материалом выводы труб, углы и другие выступающие элементы — исключите жёсткий контакт стяжки с коммуникациями.
5. Уложите армирующую сетку 50×50 мм (пруток 4 мм) с перехлёстом стыков 100 мм; стыки свяжите вязальной проволокой через каждые 200 мм.
6. Выполните стяжку толщиной 60 мм из пескобетона М-300 или товарного бетона, выровняйте поверхность рейкой.
7. На больших площадях выполняйте стяжку участками до 30 м² с обязательными деформационными швами.

Важно: работы ведутся при температуре в помещении не ниже +5 °C. После заливки края Шуманет-100Комби остаются заведёнными на стены на высоту 100 мм — жёсткая связь стяжки со стенами недопустима.

Частые вопросы

Решение защитит от топота соседей сверху?
Конструкция снижает ударный шум вашего пола для соседей снизу. От шума сверху нужна звукоизоляция потолка.

Можно ли сделать стяжку тоньше 60 мм?
Рекомендуемая толщина — от 50 до 60 мм; минимальную толщину и армирование определяйте по инструкции производителя и расчётным нагрузкам.

Гарантирует ли подложка полную герметичность пола?
Гидроизоляционные свойства обеспечиваются при правильном устройстве полотна, соединений и примыканий; во влажных помещениях узлы гидроизоляции согласуйте отдельно.

Можно ли применять с тёплым полом?
Совместимость проверяется по документации производителя и конструкции конкретной системы тёплого пола.
