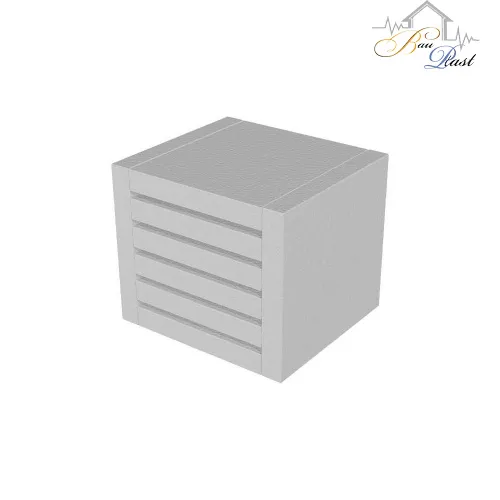

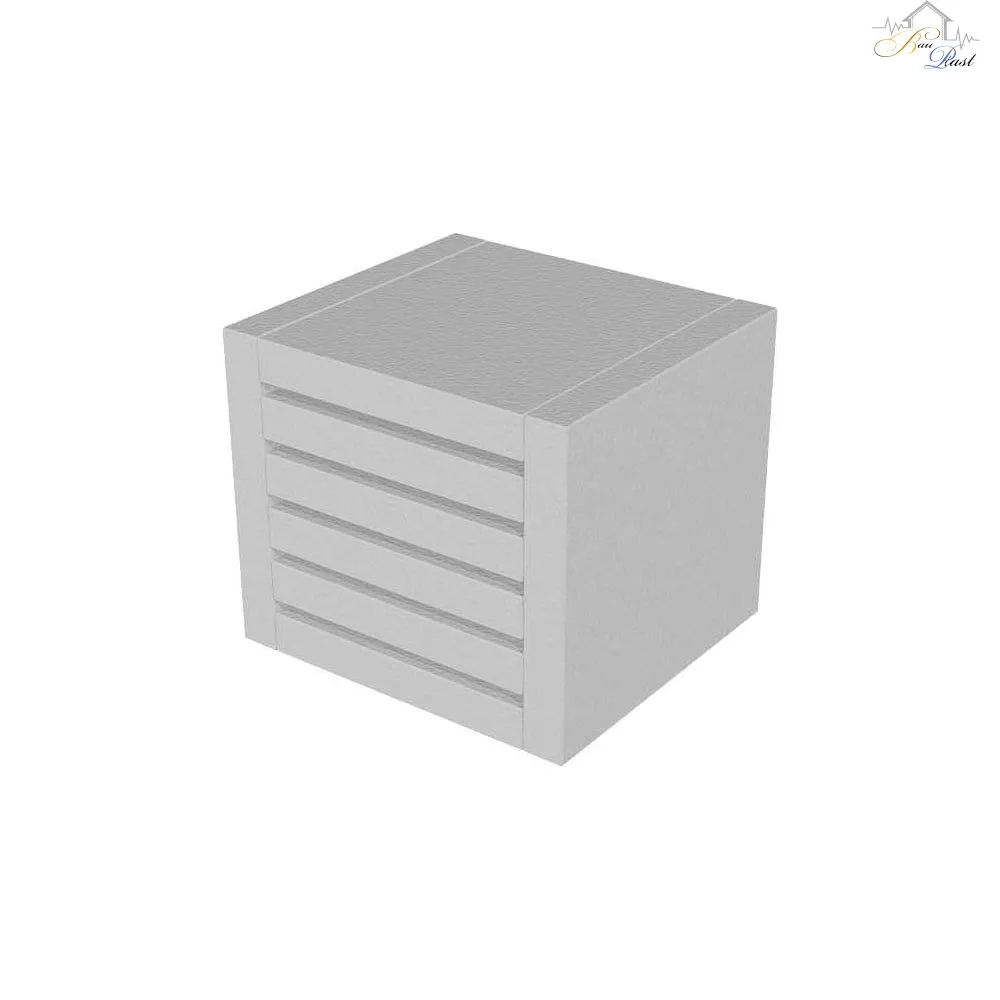

Вентиляционный блок VB огнестойкий (EI 90 / EI 150 / EI 180 / EI 240)

Вентиляционный блок VB — это пассивное средство противопожарной защиты элементов зданий и сооружений, обеспечивающее условия, требуемые ПУЭ, по нераспространению горения по кабельной продукции. Блок устанавливается в стенки огнестойких кабельных коробов, шахт и каналов и выполняет две функции: в штатном режиме — отвод теплоты, влаги и конденсата из внутреннего объёма конструкции; при пожаре — герметизация вентиляционных отверстий за счёт вспучивающегося (интумесцентного) материала.

Принцип действия: при огневом воздействии вспучивающийся материал внутри блока расширяется, образуя плотную теплоизоляционную пену, которая заполняет вентиляционные щели. Это предотвращает распространение опасных факторов пожара — пламени, горючих газов и дыма — по кабельным линиям за пределы защищаемого отсека. Таким образом, вентиляционный блок VB замедляет скорость распространения пламени и позволяет сохранить работоспособность систем оповещения, пожаротушения и других критически важных инженерных систем при пожаре.

Вентиляционный блок VB выпускается в нескольких типоразмерах с разным пределом огнестойкости: EI 90 (толщина 40 мм), EI 150 (толщина 55 мм), EI 180 (толщина 75 мм) и EI 240 (толщина 100 мм). Сечение блока — 100×100 мм или 200×200 мм. Выбор типоразмера зависит от требуемого предела огнестойкости кабельной линии и сечения кабельного короба или шахты. Минимальное количество блоков — не менее 1 шт. на 10 погонных метров лотка, шахты или канала.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Огнезащита кабельных линий и проходок в зданиях и сооружениях любого типа

• Огнестойкие кабельные короба, шахты и каналы

• Системы оповещения и управления эвакуацией при пожаре

• Системы пожаротушения — сохранение работоспособности при огневом воздействии

• Промышленные объекты, где используется электрооборудование любого типа

• Энергетические объекты: подстанции, электрощитовые, распределительные устройства

• Объекты с повышенными требованиями к пожарной безопасности (АЭС, нефтегазовый комплекс, ВПК)

• Жилые, общественные и коммерческие здания с кабельными трассами

• Серверные помещения и центры обработки данных

ПРЕИМУЩЕСТВА

• Пассивная огнезащита — работает без внешнего питания и автоматики

• Вспучивающийся материал — при пожаре расширяется и герметизирует щели

• Широкий диапазон огнестойкости — от EI 90 до EI 240 (90–240 минут)

• Несколько типоразмеров — подбор под сечение короба и требуемый предел огнестойкости

• Отвод теплоты и конденсата в штатном режиме — предотвращает перегрев кабелей

• Сохранение работоспособности критических систем при пожаре — оповещение, пожаротушение

• Соответствие ГОСТ 53316-2009 и требованиям ПУЭ

• Простота монтажа — устанавливается в подготовленный проём

• Долговечность — гарантия 7 лет, срок службы не ограничен

• Совместимость с огнезащитными материалами — шпатлёвки ОЗС, огнезащитные плиты, герметики

• Производство Россия — отечественная сертифицированная продукция

РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Подготовка проёма: вентиляционный блок устанавливается в предварительно подготовленный проём в стенке конструкции (короба, шахты, канала). Размер проёма должен быть больше размера блока на 2–4 мм по ширине и высоте для обеспечения зазора под шпатлёвку.

Установка: перед установкой на боковые грани вентиляционного блока VB наносится огнезащитная шпатлёвка ОЗС. Блок вставляется в проём и фиксируется. Все зазоры между блоком и стенкой конструкции заполняются шпатлёвкой для обеспечения герметичности.

Установка при тонкой стенке: если толщина стенки конструкции меньше толщины вентиляционного блока, то вокруг проёма по периметру блока к стенке конструкции крепятся полосы из огнезащитной плиты (образуя рамку). Ширина полос — не менее 30 мм. Это обеспечивает необходимую площадь опоры и огнестойкость конструкции.

Количество блоков: минимальное количество вентиляционных блоков — не менее 1 шт. на 10 погонных метров лотка, шахты или канала. Для кабельных трасс с повышенным тепловыделением количество блоков может быть увеличено.

Комплектация: вентиляционный блок VB применяется в составе системы огнезащиты кабельных линий, включающей защитные материалы, огнезащитные плиты, мастику, герметик. Монтаж рекомендуется выполнять в соответствии с проектной документацией и требованиями ПУЭ.

УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

Хранить в сухих помещениях, защищённых от атмосферных осадков и прямых солнечных лучей. Не допускать механических повреждений и деформации. Транспортировать в заводской упаковке любым видом транспорта. Не ронять, не подвергать ударным нагрузкам.

СЕРТИФИКАЦИЯ

Вентиляционный блок VB соответствует требованиям ГОСТ 53316-2009 «Конструкции строительные. Огнезащитные материалы и покрытия. Метод испытаний на огнестойкость». Продукция сертифицирована и имеет документы, подтверждающие предел огнестойкости (EI 90, EI 150, EI 180 или EI 240). Гарантийный срок — 7 лет.
